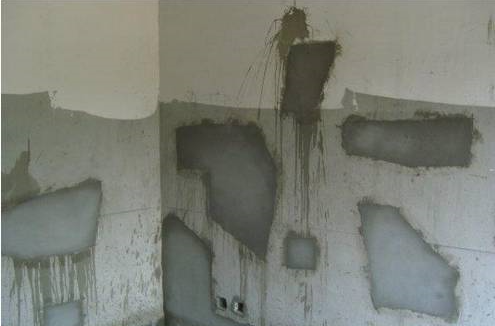

修补砂浆对墙体,混凝土施工不结实,不合格处理方式

水泥地面施工不合格、不结实怎么处理？ 水泥地面施工不合格，表现在水泥地坪质量糟糕不结实，水泥面掉沙子、起砂起灰尘，混凝土地面平整度差有坑洼麻窝，地面产生不规则裂缝等。不合格的原材料（如水泥、砂石料不合格）、不合格的施工工艺和养护措施，是水泥混凝土地面施工不良、质量不合格的常见原因。 水泥地面一旦施工不合格，可以参考以下处理办法。

1、不规格裂缝的修补方法：修理水泥混凝土地面裂缝的材料主要有聚氨酯、聚硫环氧树脂、环氧树脂等高分子化学材料。根据修补季节、裂缝程度、施工工艺等因素选用以下方法：直接灌入法，喷嘴喷浆法，条带罩面法。

2、地面平整度的改善方法：可以通过水磨石机对基面进行打磨处理坑，地面麻窝、坑洼可以采用VL-HP 混凝土表面修补砂浆修补平整。

3、地面起砂起灰问题：建议使用水泥地面起砂处理剂，解决水泥地面面层不合格、起砂起灰问题，详细施工工艺请点击水泥地面起砂处理剂。

4、严重空鼓脱层的水泥地面，我们建议重新施工合格的水泥砂浆面层。

修补砂浆（（快硬）薄层修补砂浆、快硬抢修砂浆）由多种高分子聚合物改性材料配制而成，既具有高分子材料的粘结性，又具有无机材料耐久性的新型修补砂浆，具有抗压强度高，粘结性能好，较好的保水性能和抗裂性、高耐碱性、耐紫外线，其粘结、耐候、耐磨等性能比普通水泥砂浆有较大提高，适用于混凝土构件中不同部位的蜂窝、麻面，孔洞、边角等缺陷，能形成耐久性良好的修补层。
 无机修补砂浆与破损的老混凝土材性相近，具有良好匹配性和优异的粘结性，满足修补工程对材料的抗压强度、抗折强度、耐磨性、柔性、低收缩性等要求，其具有施工方便、和易性好，垂挂性能好，易于构件立面及顶面施工等特点，并且材料硬化后外观好，耐久性优良。

修补砂浆适用范围
（1）用于工业及民用设施中钢筋混凝土或已开裂的建筑物表面、面板、承重柱、梁等外抹面修补，潮湿性工业、民用建筑的外抹面装修。
（2）用于混凝土蜂窝、孔洞等缺陷的修补，破损混凝土地面的薄层修补以及在混凝土、砖石结构或钢结构表面上做整体修补防护面。

（3）用于已损坏及不能满足设计要求的工业民用建筑的修复。特别适用于楼板、面板及露天薄板结构的修复。
（4）用于有抗腐蚀要求的地下管道、电厂晾水塔、烟囱、化工厂构筑物以及各种有腐蚀性气体的厂房建筑物的维修工程。

2、施工流程
基层处理→材料搅拌→基面湿润→钢筋处理→混凝土界面处理→混凝土修补→养护
2.1、基层处理：
A、基层的表面要求干净、无尘、无油、无化学腐蚀介质残留物，并且需要清除待修补部位的疏松物质。
B、并将钢筋上的铁锈清除干净，用水清洗，除去灰尘，钢筋处理时可以使用阻锈剂。
C、有渗漏处须先堵漏进行处理，最好保持基面湿润至无明水为准，以达到更佳的施工效果。
D、所有施工位置的表面应预先用水充分浸湿。
2.2、材料搅拌：
A、先将水倒入桶中，然后按照产品质保书上的水料比边搅拌边慢慢加入粉料，搅拌至均匀无结块胶浆状。
B、可以采用机械搅拌或人工拌和，配制好的浆体应在2-3小时内用完。

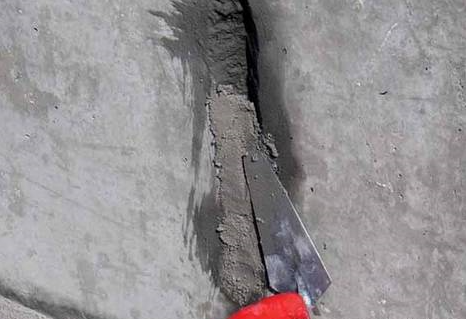

2.3、施工：
A、将修补砂浆（（快硬）薄层修补砂浆、快硬抢修砂浆）与添加剂搅拌成糊状，涂刷在混凝土修补面上和钢筋上。
B、将拌和好的修补砂浆（（快硬）薄层修补砂浆、快硬抢修砂浆）抹压在修补处，修补厚度大于50毫米，应分层处理。
C、用无机修补砂浆作整体面层时，厚度不应小于3mm。
D、当一次施工面积大时，应留施工缝或分片错开施工。每块面积不宜超过10-15m2,可视现场环境而定。

E、补缝或分片，错开施工的间隙时间不应少于24小时。
F、在混凝土或砖石结构的立面和钢结构的表面上做整体面层时，应分两次进行，每次的间隔不应少于24小时。
G、当进行最后一次抹面时，应一次抹平，不得反复抹压。
2.4、养护
为了提高强度和密实度，施工后须适当浇水养护，大面积可使用湿草席等进行养护。
3、注意事项
（1）施工的环境温度为-15-50℃，原材料不得受潮、雨淋、日晒和杂物污染。
（2）在保证工作性的前提下，尽量减少用水量。以手抓材料时，指缝内无流出浆体为准。
（3）不宜在雨天、冰冻时施工。如必须在冬季施工，则应采取必要的防冻措施。
（4）应随拌随用，不可一次拌料过多，且每次拌料宜在2-3小时内用完。
（5）施工时须戴手套和护目镜。万一溅到皮肤或眼睛，须用清水冲洗。
（6）干粉操作须小心以减少形成粉尘。如果粉尘过多，须戴可见面罩。
（7）储存在0℃以上干燥通风处，避免曝晒、雨林、受潮、受冻。

在生活当中经常会碰到混凝土有破损，裂缝，强度不够，起砂，不合格，不达标的现象，为了避免这样的几率或者说是能够更好的解决处理这样的问题奥泰利给出正确答复。

<<  返回列表
