宁德二次灌浆,中铝选择奥泰利厂家

奥泰利牵手中铝东南铜业有限公司宁德40万吨铜冶炼基地项目在福建省宁德市漳湾临港工业区冶金产业园开工。福建省领导,中铝公司党组成员、副总经理、中铝股份总裁敖宏，中铝公司党组成员、副总经理、中国铜业董事长刘建平，宁德市委书记廖小军、市长隋军出席项目开工现场。奥泰利作为基建材料供应商参加了此次仪式,也与项目负责人对接下面的合作事宜。

中国铜业相关负责人介绍了项目情况。项目设计单位、总承包单位代表分别作表态发言。刘建平宣布中铝东南铜业有限公司宁德40万吨铜冶炼基地项目开工。

下面就针对宁德中铝项目二次灌浆所需要注意的事项进行分析：

施工速度过快，抢工期使得灌浆料没有得到好的养护，这些都是造成灌浆料开裂的主要原因。那么如何确保养护措施合理、及时，杜绝灌浆料因拆模过早而受到影响，这些都是需要工程界重视的问题。

目前大多数施工单位都存在一种这样的想法，既然用了搅拌站的商品灌浆料，那么所有与灌浆料有关的质量问题都由搅拌站来负责。因此，对商品灌浆料的使用经常是既不按规范施工也不按规范进行养护。这是造成目前商品灌浆料开裂多、投诉多、争议多的主要因素，严重影响了工作质量。

其实养护时间对控制商品灌浆料早起收缩的重要性。对不掺减水剂的普通灌浆料而言，早期收缩很小，早期的洒水养护主要是使水泥水化充分，保证灌浆料强度发展。因此，我国灌浆料结构工程施工质量验收规范规定，灌浆料的起始养护时间是浇筑后12h以内。

但对掺入高效减水剂的商品灌浆料来说，初凝后8h内的的收缩急剧增加，在实际工程中最易出现的版面裂缝也主要出现的板面裂缝也主要出现在灌浆料初凝后几小时内。所以掌握好起始养护时间是控制商品灌浆料早期收缩裂缝的关键，如果继续按照浇筑后等12h在进行洒水养护，就失去了控制早期收缩裂缝的最佳时间。

据了解，宁德40万吨铜冶炼基地项目总投资近50亿元，建成投产后，年产值约166亿元，可提供约1000个就业岗位。该项目是中铝公司和福建省人民政府战略合作的重点项目之一，同时也是中铝公司、中国铜业积极投身“一带一路”经济建设，大力实施“走出去”战略，加快沿海布局、做强做大铜板块的战略性举措。项目的开工建设和成功运营，对于企地双方加快推进转方式、调结构、促转型，实现优势互补、合作共赢，具有十分重要而深远的意义。

据悉，中铝东南铜业将遵照中铝公司党组“四个讲”“五个坚守”等要求，本着对股东、对社会、对生态环境、对企业员工高度负责的态度，以“投资省、质量优、速度快、环境好、盈利强”为工作主思路，以全面精准管理理念统筹推进项目建设，用“弱鸟先飞，滴水穿石”的精神将宁德40万吨铜冶炼基地项目打造成精品工程、廉洁工程。

据了解，宁德铜板带箔项目是福建省与中铝公司加快沿海产业布局的重点工程，是实现中铝公司和福建省企地共赢的重要项目，占地面积350亩。项目建成后，将形成以压延铜箔和高精度电子铜带、高端青黄铜带等为主要产品，年生产能力8.5万吨的规模。项目建设预计投资14.7亿元，年产值60亿元，其产品可广泛应用于航空、航天等高技术领域，将为宁德市经济社会发展注入新动力，增添新力量。

项目奠基后，葛红林一行在宁德市主要领导陪同下，参观了宁德安波电机集团有限公司和福建亚南集团。据悉，宁德安波电机集团有限公司是国家高新技术企业，中国三大铝壳电机制造商，中国中小电机之都龙头企业。福建亚南集团是全球领先的系统电力解决方案供应商。

施工方法一、灌浆施工前应准备搅拌机具、灌浆设备、模板及养护物品。

二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右；模板顶部标高应不低于设备底座上表面50mm。

混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔径不小于50mm，间距不超过1000mm。

水泥基灌浆材料拌和时，应按照产品要求的用水量加水。宜采用机械拌和。拌和时宜先加入2/3的水拌和约3min，然后加入剩余水量拌和直至均匀，拌和地点宜靠近灌浆地点。四、地脚螺栓锚固灌浆：

⑴地脚螺栓成孔时，螺栓孔壁粗糙，应将孔内清理干净，不得有浮灰、油污等杂质，灌浆前用水浸泡8～12h，清除孔内积炎。

⑵灌浆前应清除地脚螺栓表面的油污和铁锈。

⑶将拌和好的水泥基灌浆材料灌入螺栓孔内时，可根据需要调整螺栓的位置。灌浆过程中严禁振捣，可适当插捣，灌浆结束后不得再次调整螺栓。五、设备基础二次灌浆：

⑴灌浆前，应将与灌浆材料接触的设备底板和混凝土基础表面清理干净，不得有松动的碎石、浮浆、浮灰、油污、蜡质等。灌浆前24h，基础混凝土表面应充分润湿，灌浆前1h，清除积水。

⑵二次灌浆时，应从一侧进行灌浆，直到从另一侧溢出为止，不得从相对两侧同时进行灌浆。灌浆开始后，必须连续进行，并尽可能缩短灌浆时间。

⑶轨道基础或灌浆距离较长时，视实际工程情况可分段施工，每段长度不应超过5米。如设备底板具有复杂结构，宜采用压力灌浆。

⑷在灌浆过程中严禁振捣，必要时可采用灌浆助推器，助推器沿浆体流动方向的底疗推动灌浆材料，严禁从灌浆层的中、上部推动。

⑸设备基础灌浆完毕后，宜在灌浆料初凝后沿底板边缘向外地人切45°斜角（如图），如无法进行切边处理的，应在初凝后用抹刀将灌浆层表面压光。

混凝土结构改造和加固灌浆：

⑴水泥基灌浆材料接触的混凝土表面应充分凿毛。

⑵混凝土结构缺陷修补，应剔除酥松的混凝土并使其露出钢筋，将修补区域边缘切成垂直形状。

⑶灌浆前应清除所有有碎石、粉尘或其它杂物，并湿润基层混凝土表面。

⑷将拌和均匀的灌浆料灌入模板中并适当敲击模板。

⑸灌浆层厚度大于150mm时，应采取相关措施，防止产生温度裂缝

施工养护措施：

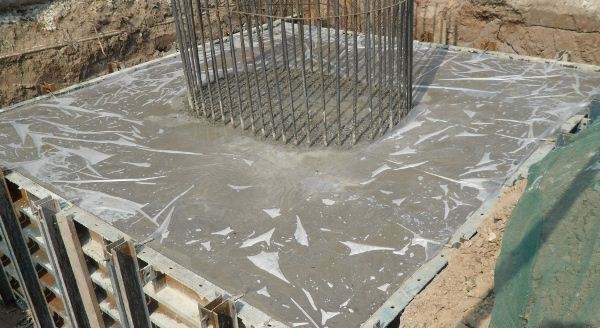

⑴灌浆时，日平均匀温度不应低于5℃，灌浆完毕后裸露部分应及时喷洒养护剂或覆盖塑料薄膜，加盖湿草袋保持湿润。采用塑料薄膜覆盖时，水泥基灌浆材料的裸露表面应覆盖严密，保持塑料薄膜内有凝结水。灌浆料表面不便浇水时，可喷洒养护剂。

⑵应保持灌浆材料处于湿润状态，养护时间不得少于7d。

⑶当采用快凝快硬型水泥基灌浆材料时,养护措施应根据产品要求的方法执行。

⑷冬季施工，工程对强度增长无特殊要求时，灌浆完毕后裸露部分应及时覆盖塑料薄膜并加盖保温材料。起始养护温度不应低于5℃。在负温度条件养护时不得浇水。

⑸拆模后水泥基灌浆材料表面温度与环境温度之差大于20℃时，应采用保温材料覆盖养护。  ⑹如环境温度低于水泥基灌浆材料要求的最低施工温度或需要加快强度增长时，可采用人工加热养护方式；养护措施应符合国家现行标准《建筑工程冬期施工规程》JGJ104的有关规定。

我们也要感谢中国铝业，两家公司达成共识，一带一路上我们奥泰利始终走早前面的，致力于让建筑更安全是奥泰利的使命。

<<  返回列表
